Einfaches Astronomie-Modell
Das Beispiel ist Rahmen meiner Standardisierungsanstrengungen für das Informationsmodell entstanden.
Da ich keine Astronomie-Experte bin, bietet der Inhalt des Modells sicher Stoff für viele Diskussionen.
Womit ein Zweck des Modells -- Diskussion über das gemeinsame Verständnis -- erreicht wäre!

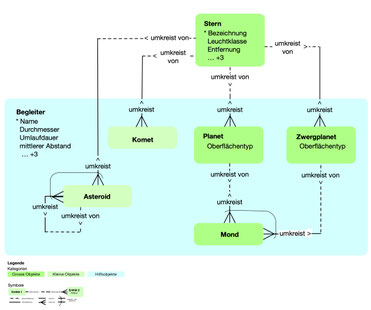

Grafische Repräsentation
Das Diagramm dient dem Zweck Leserinnen und Lesern einen Überblick zu verschaffen über ihre Informationslandschaft.
Es sind wenige Elemente drauf. Insbesondere wirst Du keine technischen Begriffe finden.
Die wenigen technisch aussehenden Symbole sind notwendig um trotz Vereinfachung und kommunikationsfreundlichkeit die Exaktheit der Aussagen zu gewährleisten.
Erklärung der Diagrammsyntax siehe hier.
Modell Dokumentation
Das Modell selber ist in einem Modellierungswerkzeug dokumentiert.
Ein Informationsmodell sollte immer an genau einer Stelle vollständig und korrekt definiert sein.
Die Modelldokumentation ist ein Single Point Of Definition (SPOD) und dient der Verwaltung der Modellinhalte.
Typischerweise werden die Modellinhalte mittels Artefakten (Diagramme, Excels, PDF, json) publiziert.
Für das Beispiel wurde als Werkzeug dataspot verwendet.
Modell Repräsentationen
Die SPOD (siehe oben) dient der Verwaltung des Modells.
Für die Verwendung der Modelldokumentation als Dokumente müssen menschen- und maschinenlesbare Artefakte erzeugt werden. (Mit Vorteil vollautomatisch um Konsistenz jederzeit zu garantieren)
PDF:

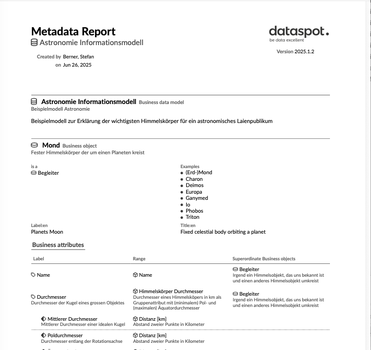

Klassischer Bericht mit allen Informationen der Elemente (hier die Entitäten). (download)
Menschen- und maschinenlesbare Form eines Ausschnitts des Modells. (download)
JSON:
Maschinenlesbare Form ausgwählter Modell Informationen. (download)
Andere grafische Darstellungen des Modells
Da die Kommunikation mit allen Beteiligten für den Projekterfolg entscheidend ist. Sollte durchaus Aufwand betrieben werden um für unterschiedliche Zielgruppen, unterschiedliche Diagramme zu erstellen. Dies beinhaltet manuelle Bearbeitung oder die Verwendung weiterer Werkzeuge.
Solche Diagramme hängen oft jahrelang an der Wand und werden als Referenzen bei vielen fachlichen Diskussionen benutzt. Deshalb lohnt sich ein grösserer Aufwand für ein ansprechendes Diagramm durchaus.
Diagramme sind Ausschnitte, Sichtweisen, Zusammenfassungen des Modellinhalts. Es sind alternative Darstellungen, nicht alternative Modelle.
Die beiden Zeichnungen sind eine Darstellung, die aus der json-Modellbeschreibung mittel NoteBook LM erzeugt wurde.
